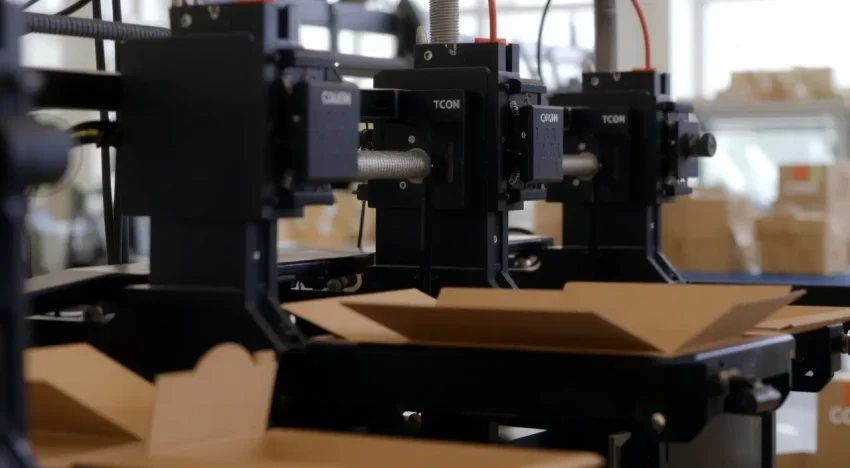

Типы оборудования для обработки картона и их технологические задачи
Обработка листового картона и гофрокартона включает несколько последовательных операций: раскрой по контуру, формирование линий сгиба, фальцовку и склеивание. Возможная сложность упаковки, точность размеров и скорость выпуска во многом определяются тем, какое упаковочное оборудование применяется. Для единичных образцов применяют программно управляемые режущие плоттеры, для серийных коробов — высекальные прессы со штанц-формами, для сборки — фальцевально-склеивающие линии. Выбор схемы обработки зависит от тиража, формата развертки, плотности картона и требуемой посадки прокладок внутри короба.
Плоттерная резка и контурная обработка листового картона
Режущий плоттер выполняет контурную резку по файлу без изготовления постоянной оснастки. Инструмент перемещается по координатам, заданным в программе, что позволяет менять геометрию развертки между заданиями. Такой метод подходит для прототипов, тестовых образцов и малых партий, где нецелесообразно использовать штанц-форму. Ограничения связаны с производительностью: скорость раскроя ниже, чем у высекального пресса, а толщина обрабатываемого материала ограничена возможностями режущего инструмента.
При плоттерной резке гофрокартона контролируют силу прижима ножа и направление движения. Избыточное давление может смять гофру или оставить глубокий след на лицевой стороне. Для точной обработки важно зафиксировать лист на рабочем столе, чтобы исключить сдвиг при изменении направления реза. Настройка контура выполняется в графической программе, поэтому корректировка припусков под толщину материала не требует переделки оснастки.
Высечка, биговка и фальцовка для серийных коробов
Для повторяющегося выпуска коробов применяют высекальные прессы и стационарные штанц-формы. Штанц-форма содержит режущие и биговальные линии, которые за один рабочий ход формируют контур развертки и линии сгиба. Точность высечки зависит от состояния ножей, плотности монтажа линеек и равномерности давления. При износе режущих кромок на картоне появляются неполные прорезы или ворсистые края, что снижает повторяемость размеров.
Биговка формирует линейную зону сгиба, уменьшающую излом и растрескивание картона при фальцовке. Ширина биговальной канавки подбирается с учетом толщины материала и направления гофры. Если биговка выполнена без учета высоты профиля гофрокартона, на сгибе возникают заломы или разрыв верхнего слоя. После высечки и биговки развертка поступает на фальцевально-склеивающую линию, где автоматически складывается и склеивается по клапану. Производительность такой линии определяется скоростью подачи, временем схватывания клея и форматом короба.
Проектирование упаковки под размеры продукции
Развертка короба рассчитывается от наружных размеров готового изделия с добавлением внутренних припусков на толщину картона и свободную посадку. Параметры материала закладываются в геометрию до начала резки. Ошибка в припусках приводит к избыточному трению при укладке или к смещению продукции внутри упаковки.
Учет толщины картона, припусков и направления гофры
Толщина картона определяет разницу между наружными и внутренними размерами короба. При использовании трехслойного или пятислойного гофрокартона значение может составлять от 3 до 7 мм и больше, поэтому припуски рассчитываются на каждую сторону. Направление гофры задает жесткость стенок и сопротивление сжатию. Линию сгиба предпочтительно располагать вдоль гофры, так как поперечный сгиб требует дополнительного усилия и чаще повреждает структуру материала.
При раскрое учитывают размещение разверток на листе. Гофрокартон имеет разную жесткость вдоль и поперек волны, поэтому поворот детали на листе может изменить несущую способность готового короба. Чтобы защитить верхний слой от трещин, биговку выполняют с лицевой стороны, а усилие подбирают так, чтобы наружный слой оставался целым.
Вкладыши и прокладки: посадка по внутренним габаритам
Прокладки и вкладыши выполняют из плоского или гофрированного картона по внутренним размерам короба и контуру продукции. Посадка бывает плотной, когда вкладыш фиксирует изделие без зазора, или свободной, когда между поверхностями остается компенсационный промежуток. Для прокладок, удерживающих хрупкие предметы, допуск размеров обычно находится в пределах 1–2 мм. Более свободная посадка приводит к смещению при транспортировке, более плотная — к деформации упаковки и трудностям при сборке.
Режущий инструмент для вкладышей настраивают с учетом толщины картона и формы ячеек. При изготовлении разделителей проверяют совпадение пазов по ширине и глубине. Если паз уже толщины материала, сборка решетки требует усилия и может повредить кромки. Если паз шире, конструкция теряет устойчивость. Контроль геометрии вкладышей выполняется по шаблону или измерительным инструментом на нескольких точках партии.
Организация производственного процесса
Последовательность операций строится от листа картона к раскрою, биговке, фальцовке и склейке. Для каждой стадии задаются параметры, влияющие на повторяемость размеров: скорость подачи, давление, положение направляющих и состояние режущего инструмента. Переход между операциями должен исключать деформацию заготовок, особенно при работе с гофрокартоном большой толщины.
Подготовка оснастки и настройка оборудования
Перед запуском партии проверяют соответствие штанц-формы формату листа и сложности высечки. Смена оснастки требуется при изменении габаритов короба, типа картона или расположения клапанов. На высекальном прессе настраивают равномерность прижима по всей площади листа. Неравномерное давление приводит к неполной просечке в центре или к продавливанию материала по краям.
На фальцевально-склеивающей линии выставляют ширину прохода, угол фальцовки и положение клеевого клапана. Скорость подачи подбирают так, чтобы клей успевал зафиксировать соединение до выхода заготовки из прижимной секции. При смене картона с другой впитывающей способностью параметры склейки корректируют повторной настройкой.
Контроль точности и повторяемости размеров
Проверку размеров выполняют на готовых коробах и на промежуточных развертках. Измеряют длину, ширину, высоту, диагонали и положение биговочных линий. Отклонение диагоналей указывает на перекос при подаче или смещение направляющих. Для вкладышей контролируют зазоры между внутренней поверхностью короба и наружной кромкой детали. Приемлемый допуск зависит от функции упаковки: для фиксации тяжелого изделия требуется более узкий интервал, для амортизирующей прокладки — равномерный зазор по периметру.
Состояние режущего инструмента проверяют по качеству кромки. Тупой нож оставляет рваный край, увеличивает усилие реза и может вытягивать волокна картона. Для поддержания одинаковых размеров в партии периодически контролируют положение упоров, износ линеек и стабильность прижима. На точность также влияет влажность картона: материал с повышенной влажностью изменяет линейные размеры после раскроя и хуже держит форму на сгибе.
Выбор схемы обработки в зависимости от тиража и сложности
Тираж и сложность упаковки определяют соотношение ручных, полуавтоматических и автоматических операций. Для сложных единичных изделий используют программную резку без изготовления штанц-формы. Для повторяющихся партий экономически оправдана высечка с постоянной оснасткой. Выбор схемы зависит не только от количества, но и от допусков: при жестких требованиях к посадке вкладышей предпочтительны методы с минимальным количеством ручных перенастроек.
Ручные, полуавтоматические и автоматические линии
Ручная обработка применяется при изготовлении образцов, нестандартных прокладок и малых серий. Оператор выполняет резку, биговку и фальцовку с помощью простых приспособлений, что дает гибкость при постоянной смене размеров. Полуавтоматическое оборудование сохраняет ручную подачу или съем заготовок, но автоматизирует основную операцию: резку, биговку или склейку. Автоматические линии объединяют подачу листа, высечку, удаление облоя и сборку короба в непрерывный цикл. Они требуют стабильных параметров материала, так как отклонение толщины или влажности картона влияет на работу всех секций.
Автоматическая подача применима при одинаковом формате листа в партии. Если листы имеют разную длину или кривую кромку, возможны задержки и перекосы. Поэтому перед запуском проверяют точность раскроя исходных заготовок. Полуавтоматические схемы чаще используются при частой смене размеров, когда перенастройка автоматической линии занимает больше времени, чем изготовление партии.
Переход от единичных образцов к серийному выпуску
Опытный образец проверяют на соответствие внутренним габаритам, удобство сборки и устойчивость к нагрузке. Затем геометрию развертки переносят в оснастку для серийного производства. При переходе от плоттерной резки к высечке важно сохранить положение биговочных линий и припуски, заданные для конкретной толщины картона. Изменение материала без пересчета развертки может изменить посадку вкладышей и закрывание клапанов.
Для подтверждения повторяемости изготавливают контрольную партию и измеряют критические размеры. Если отклонения превышают допуск, корректируют оснастку или параметры подачи. Серийный выпуск без промежуточной проверки возможен только после стабилизации режимов обработки. Периодический контроль остаточной деформации, геометрии сгибов и зазоров позволяет сохранять одинаковые размеры от первой до последней упаковки в партии.
