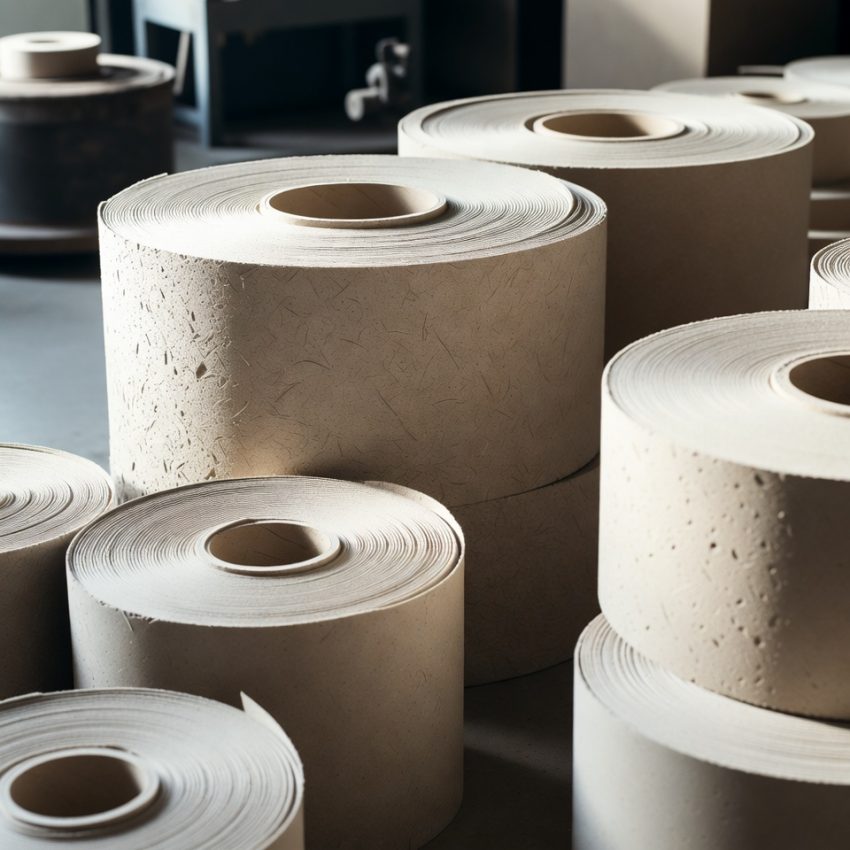

Состав и структура муллитокремнеземистого картона
Муллитокремнеземистый картон МКРК-500, широко применяемый как Огнеупорный картон для металлургии, представляет собой жёсткий листовой огнеупор с выраженной волокнистой матрицей. Его базовыми компонентами служат муллитокремнеземистое волокно и неорганическое связующее, которые в процессе высокотемпературной обработки формируют пористый, механически устойчивый каркас. После удаления технологической влаги и органических остатков материал приобретает стабильную систему открытых пор, определяющую его эксплуатационные характеристики.
Роль муллитокремнеземистого волокна в формировании термостойкого каркаса
Основу теплоизоляционного наполнителя составляет волокно на основе оксида алюминия (Al₂O₃) и диоксида кремния (SiO₂) в соотношении, близком к муллитовой фазе 3Al₂O₃·2SiO₂. Содержание Al₂O₃ в волокне обычно находится в диапазоне 50–55%, а SiO₂ — 45–50%. Такая композиция придаёт волокну способность выдерживать длительное воздействие температур до 1150 °C без оплавления и снижения структурной целостности. Волокнистая природа наполнителя обеспечивает высокую площадь контакта между отдельными нитями и создаёт разветвлённый каркас, противостоящий усадочным напряжениям. Именно муллитокремнеземистое волокно формирует термостойкий каркас, сохраняющий форму листа после обжига, а взаимное переплетение волокон придаёт материалу гибкость в холодном состоянии, достаточную для механической обработки без растрескивания.
Назначение неорганического связующего на этапе создания сырого листа
На стадии формования заготовки неорганическое связующее выполняет функцию временного упрочнителя. Оно диспергируется в водной суспензии вместе с волокнами и после удаления свободной влаги скрепляет волокнистую массу в плоский лист. Используемое связующее имеет неорганическую природу, поэтому оно не вносит в структуру остаточного углерода в концентрациях, способных снизить огнеупорность. При последующем высокотемпературном обжиге на уровне 1000–1200 °C связующее разлагается либо трансформируется в минеральную фазу, участвуя в поверхностном спекании волокон. Связующее придаёт прочность сырому листу на период транспортировки по технологической линии и до момента финальной термообработки, после которой его роль исчерпывается.
Технологический цикл получения листового огнеупора
Производство муллитокремнеземистого картона МКРК-500 включает последовательность стадий, каждая из которых направлена на достижение равномерной плотности, низкой теплопроводности и прогнозируемой линейной усадки. Технологическая линия объединяет подготовку волокнистой суспензии, мокрое формование, предварительную сушку и высокотемпературный обжиг.
Подготовка волокнистой суспензии и мокрое формование заготовки
Процесс начинается с распушки и классификации муллитокремнеземистого волокна для удаления неволокнистых включений и получения однородной фракции. Затем волокно смешивается с водой и связующим в гидроразбивателе. Концентрация волокна в суспензии и продолжительность перемешивания контролируются для предотвращения комкования и осаждения тяжёлых частиц. Мокрое формование осуществляется путём напуска суспензии на сетчатый транспортёр, где происходит фильтрация воды через сетку и накопление волокнистого слоя заданной толщины. Вакуумное обезвоживание дополнительно удаляет свободную влагу, уплотняя слой до состояния, при котором заготовка приобретает достаточную сырую прочность для дальнейшего перемещения. Технология мокрого формования объединяет компоненты в однородный лист без внутренних границ раздела и крупных пустот, что критически важно для равномерности теплофизических параметров.
Сушка отформованного листа и цели высокотемпературного обжига
Отформованный сырой лист направляется в многоступенчатую сушильную камеру, где при постепенном повышении температуры от 50 до 150 °C удаляется примерно 80–90% остаточной влаги. Сушка проводится с контролируемой скоростью, чтобы исключить паровые разрывы внутри слоя и коробление кромок. Высокотемпературный обжиг при температуре около 1100–1200 °C решает две ключевые задачи. Во-первых, он выжигает органические компоненты связующего, если таковые присутствуют, очищая межволоконное пространство. Во-вторых, обжиг инициирует спекание волокон в местах их точечных контактов, формируя окончательную прочностную структуру без уплотнения материала до критических значений, сохраняя тем самым развитую открытую пористость на уровне 75–85%. После обжига лист охлаждается и проходит контроль геометрии и плотности, которая для изделий МКРК-500 обычно выдерживается в пределах 460–520 кг/м³.
Эксплуатационные свойства и теплофизические параметры МКРК-500
Работоспособность картона в составе футеровки определяется комплексом параметров, в котором центральное место занимают плотность, теплопроводность и устойчивость к усадке. Эти величины взаимосвязаны через пористую структуру и фазовый состав волокна, достигнутые при обжиге.
Плотность материала и механизм обеспечения низкой теплопроводности
Плотность МКРК-500 на уровне 500 кг/м³ сочетает в себе достаточный запас жёсткости и низкую удельную теплопередачу. Теплопроводность такого материала при средней температуре 400 °C составляет около 0,12 Вт/(м·К), а при 600 °C повышается до 0,15 Вт/(м·К). Низкая теплопроводность обеспечивается пористой структурой, в которой многочисленные поры размером от единиц до десятков микрометров затрудняют конвективный и кондуктивный теплоперенос. Кроме того, волокна сами по себе обладают невысокой собственной теплопроводностью, а точечный характер соединений снижает тепловой поток через твёрдую фазу. Такой механизм делает материал эффективным для создания тепловых барьеров в обмуровке печей и тепловых агрегатов.
Предельная температура применения и устойчивость к линейной усадке
Муллитокремнеземистый картон МКРК-500 предназначен для длительной эксплуатации в окислительной среде при температурах до 1150 °C. Кратковременно он может выдерживать воздействие до 1260 °C. Стабильность формы при таких термических нагрузках подтверждается контролируемой линейной усадкой: после выдержки в течение 24 часов при 1100 °C изменение линейных размеров не превышает 2,5–3,0%. Устойчивость к усадке обусловлена муллитовым составом волокна, который исключает значительное размягчение и пластическое течение вплоть до указанных порогов. Тем самым рабочая среда с температурой до 1150 °C сохраняет стабильность формы изоляционного слоя, предотвращая образование сквозных щелей и неплотностей в футеровке.
Условия сохранения рабочих качеств при хранении и транспортировке
Физико-механические параметры муллитокремнеземистого картона сохраняются только при соблюдении определённых условий на этапах, предшествующих монтажу. Нарушения в складировании или перевозке способны привести к необратимому ухудшению структуры и снижению теплоизоляционных свойств.
Защита от увлажнения и влияние влаги на пористую структуру
Пористая структура с открытыми порами обладает высокой сорбционной способностью. Попадание атмосферной влаги или прямых осадков ведёт к капиллярному впитыванию воды, что при последующем нагреве вызывает образование пара и внутренние разрывы. Изолированное складское хранение предотвращает увлажнение картона, поэтому материал транспортируется и складируется в закрытых помещениях с относительной влажностью не выше 70%. Упаковка в полиэтиленовую плёнку или влагонепроницаемую бумагу защищает изделия на время перевозки, однако после вскрытия упаковки листы должны быть немедленно использованы в монтаже либо помещены в сухое отапливаемое хранилище.
Исключение механических нагрузок и воздействия агрессивных сред до монтажа
Волокнистые листы сохраняют целостность кромок и планарную ровность только при складировании на плоских поддонах в горизонтальном положении без изгибающих усилий. Укладка в стопку более 10–12 листов без распределительных прокладок может привести к смятию нижних слоёв. Механические ударные воздействия, особенно на торцы, инициируют расслоение и выкрашивание. Кроме того, до установки в футеровку исключается любое воздействие кислотных или щелочных сред, способных разрушить связи между волокнами. Соблюдение этих ограничений гарантирует, что при монтаже материал будет обладать проектными значениями теплопроводности и механической прочности.
Функциональное назначение в промышленной изоляции
Муллитокремнеземистый картон МКРК-500 применяется в конструкциях термического оборудования, где требуется лёгкий, жёсткий и температуростойкий разделительный слой, компенсационный вкладыш или изолирующая подложка.
Футеровка термического оборудования и создание изоляционного слоя
В футеровке печей, котлов и нагревательных колодцев материал выполняет роль изоляционного слоя, размещаемого между горячим огнеупором и металлическим кожухом. Низкая теплопроводность при плотности 500 кг/м³ позволяет сократить толщину изоляции по сравнению с тяжёлыми шамотными материалами, снижая общую массу футеровки. Листы также используются в качестве подкладочных плит под нагревательные элементы и в качестве несущего основания для керамических волокнистых матов. Способность выдерживать термоциклирование без нарушения целостности объясняется эластичностью волокнистой матрицы, которая поглощает напряжения расширения-сжатия.
Роль материала в компенсационных зазорах и разъемных соединениях
Благодаря упругой жёсткости и сохранению линейных размеров при высоких температурах, муллитокремнеземистый картон востребован в конструкциях компенсационных зазоров и разъёмных соединений. Он заполняет стыки между перемещающимися частями футеровки, предотвращая прорыв горячих газов к силовым элементам металлоконструкций. В дверцах нагревательных печей и крышках печных агрегатов картон выступает в роли уплотнительной прокладки, сохраняющей прижимное усилие без пластической деформации. Возможность лёгкой механической резки позволяет изготавливать из листа прокладки сложного контура, что упрощает ремонт и переборку тепловых установок.
